1. 기본적인 개념
(1) R은 직류, 교류 둘다 전류가 흐름
(2) C는 교류(주파수가 높을수록)만 흐르고, 직류(주파수=0)는 흐르지 않음.
(3) L은 직류만 흐르고, 교류는 흐르기 힘듬

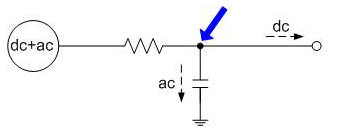

2. 예를 들어 아래와 같은 회로가 있을 때 입력으로 직류와 교류를 넣어준다면
(1) 파란 화살표 부분에서 교류(ac)성분은 GND를 통해 빠져 나가고(bypass) 직류(dc) 성분만 남음.
(2) BYPASS는 어떤 신호를 지나 가게 한다는 의미, 주로 전원 LINE과 GND사이에 붙여 전원에 실린 고주파 노이즈를 제거하여 직류 안정을 위해 사용.
(3) logic IC의 신호가 H->L, L->H로 천이 될 때 발생하는 스파크성 노이즈를 제거함. 또한 RS232, 프린터 포트 등의 출력 단에도 적은 용량의 콘센서를 붙여 필요 없는 고파 성분을 제거함.
참고) 보통 104는 바이패스용으로 사용, 100uF/25V 전해 콘덴서는 필터용으로 사용
(1) 바이패스용은 IC마다 전원단자에 사용(반드시 세라믹 사용, 되도록 smd type 권장)
(2) 필터용은 전원 초입(정류 회로 혹은 DC공급 단자)에 붙이는 것이 바람직
참고) 커플링 캐피시터
바이패스나 커플링은 동일한 캐패시터라고 할 수 있고, 다만 용도가 다르게 사용하는 것이라고 할 수 있음.
(1) 바이패스 : 특정 주파수에 공진, 그 주파수의 노이즈 성분을 GND로 흘리거나 특정 주파수 성분만 다음 블록으로 흘려주는 역활
(2) 커플링 : 주로 한단과 다른 단을 결합시켜주는 역할. 각 단에는 보통 dc bias가 걸려있어서 다른단의 dc특성에 영향을 주지 않고 결합시켜 주기 위하여 dc는 차단하고 신호 성분만 다음단으로 연결시켜주는 역할
